您当前的位置是：网站首页>产品展示>龙门加工中心>DCV5021B龙门型立式加工中心

龙门加工中心

  • DCV5021B龙门型立式加工中心

DCV5021B龙门型立式加工中心

产品信息：
DCV5021B龙门型立式加工中心，适合超大型工件及曲面加工。
1.高刚性结构设计 2.高刚性三轴设计 3.4,500rpm强力主轴。

+ 立即咨询 +

产品详情

 产品特色

  • 高刚性结构设计
  • 头部採硬轨Turcite-B设计，高刚性、高阻尼减少门型加工机头部切削悬伸、震动问题。
  • 大尺寸靴型底座设计，有效抑制机台前倾，确保加工稳定性。
  • FEM有限元素分析、V型肋结构设计，提高刚性及稳定性。
  • 高刚性三轴设计

    X轴採直结式齿轮驱动，提供高扭力、高传动效能及低背隙、高精度
    X轴搭载三支滚柱型线性滑轨及18个滑块，有效提升工作台荷重能力
    Y轴採用三支滚柱型线性滑轨设计；大区域的抓持力，大幅提升头部、鞍座的整体结构刚性

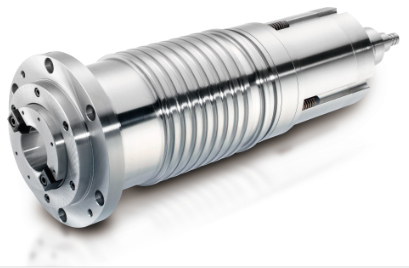

    4,500rpm强力主轴


    • 配有高低档齿轮箱传动
    • 标准两段式强力齿轮箱的主轴，最高转速4,500rpm，配置精密滚柱轴承，提高刚性。
    • 在241rpm时提供88.87kgf-m高扭力输出，以满足硬材料的重切削加工需求。

    产品规格
  •    產品名稱
    單位
    DCV5021B
       主軸


       主軸轉速 (選擇)
    rpm
    4,500(6,000/10,000)
       最大主軸馬達功率 (選擇)
    kW
    22
       主軸端孔斜度(選擇)

    BT50
       行程


       X 軸行程
    mm
    5,200
       Y 軸行程
    mm
    2,100
       Z 軸行程 (選擇)
    mm
    762[Z:30”]/1016[Z:40”]
       主軸鼻端至工作台面距離
    mm
    200~962(450~1212/200~1216)
       門柱間距離
    mm
    2,320
       工作台


       工作台尺寸
    mm
    5,000 x 2,100
       T型槽尺寸 - 槽數 × 寬度 × 間距
    mm
    9 x 28 x 200
       工作台最大平均負載
    kg
    23,000
       進給


       快速押送速度 (X/Y/Z)
    m/min
    12/15/15
       切削押送速度
    mm/min
    1~10,000
       自動換刀系統


       刀具數量 (選擇)
    T
    40(60/120)
       刀具重量
    kg/pc
    20
       最大刀具尺寸 (鄰近無刀時)
    mm
    ø125 x 350 (ø240 x 350  )
       其他


       機器重量
    kg
    52,000
